Allgemein

Mit diesen Logiken kann eine einfache Meldeanlage realisiert werden. Die Meldeanlage wird je nach Bedarf aus verschiedenen Logiken aufgebaut:

Melder: Diese Logiken erfassen die Sensoren, das können beispielsweise Fensterkontakte oder Bewegungsmelder sein.
Bereiche: Melder werden in Bereiche zusammengefasst. Bereiche können optional als Innen oder Außen konfiguriert werden. Innen sind beispielsweise Bewegungsmelder, die das Innere des Gebäudes sichern. Außen sind beispielsweise Fensterkontakte, welche die Außenhaut eines Gebäudes sichern. Eine Unterscheidung zwischen Innen und Außen ist optional und kann immer dann sinnvoll sein, wenn die Außenbereiche gesichert werden sollen, während man sich im Gebäude befindet.
Zentrale: Die Bereiche werden schließlich in eine zentralen Logik zusammengefasst, diese Logik ist sozusagen die Alarmzentrale. Scharf/unscharf Schaltung und Auslösen des Alarms werden von der Logik Zentrale verarbeitet. Von diese Logik gibt es eine einfache Variante, die nur einen Bereich kennt, und eine Innen/Außen Variante mit der man die Bereiche auf Innen und Außen aufteilen kann. In dieser Variante kann entweder nur der Außenbereich scharf geschaltet werden, wenn man sich im Gebäude befindet, oder Außen und Innen wenn man nicht im Gebäude ist.

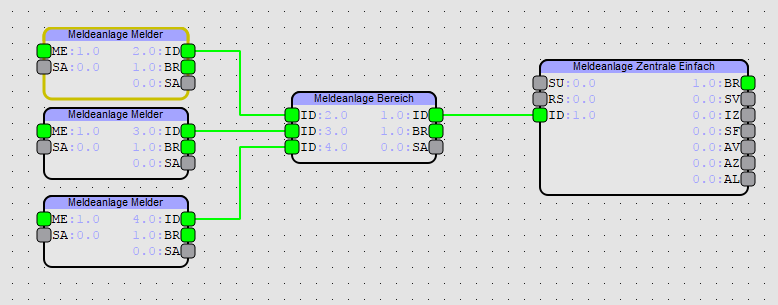

Im Bild oben wird eine einfache Alarmanlage dargestellt. Die Anlage besteht aus drei Meldern, die in einem Bereich zusammengefasst werden, dieser Bereich wird von einer Zentrale ausgewertet.

Melder
Melder erfassen die Sensoren, das können beispielsweise Fensterkontakte oder Bewegungsmelder sein.

Eingänge
ME Melder	Eingang Melder. Typ des Melders kann in den Parametern vorgegeben werden.
SA Sabotage	Optionaler Sabotage Eingang. Dieser Eingang kann beispielsweise ein Schalter eines Gehäuses sein. Wird der Eingang ausgelöst wird Alarm ausgelöst, wenn die Anlage scharf geschaltet ist.

Ausgänge
ID	Eindeutige ID. Dieser Ausgang wird mit dem Eingang ID der Logik Bereich verbunden.
BR Bereit	Info Bereit. Hier wird 1 ausgegeben, wenn der Melder bereit ist. Bereit bedeutet beispielsweise Fenster geschlossen oder Bewegungsmelder nicht aktiv. Das Verhalten kann in den Parametern vorgegeben werden.
BR Bereit S/US	Info Bereit. Hier wird 1 ausgegeben, wenn der Melder bereit zum scharf / unscharf schalten ist.
SA Sabotage	Info Sabotage. Hier wird 1 ausgegeben, wenn Sabotageeingang ausgelöst wurde.

Parameter
Melder Typ	Hier kann der Typ des Melders eingestellt werden: 1=Bereit: Melder ist bereit, wenn 1 am Eingang Melder ansteht, beispielsweise Fensterkontakt geschlossen. 0=Bereit: Melder ist bereit, wenn 0 am Eingang Melder ansteht, beispielsweise Bewegungsmelder nicht aktiv.
Melder Überwachung	Hier kann eine Zeit eingestellt werden in der der Melder ein Telegramm senden muss. Bleibt das Telegramm aus, wird Sabotage gemeldet. Nur relevant für KNX Systeme wenn am Sensor zyklisch senden möglich ist.
Melder Zyklisch lesen	Hier kann eine Zeit eingestellt werden, in der der Melder abgefragt wird. Diese Option ist nur bei KNX Anlagen sinnvoll, hier kann beispielsweise ein Eingang zyklisch gelesen werden, Antwortet der Eingang nicht in der Zeit in Melder Überwachung wird Sabotage ausgelöst. Nur relevant für KNX Systeme und wenn das Leseflag am Sensor gesetzt wurde.
Sabotage Typ	Hier kann der Typ des Eingangs Sabotage eingestellt werden: 1=Bereit: Melder ist bereit wenn 1 am Eingang Sabotage ansteht, beispielsweise Fensterkontakt geschlossen. 0=Bereit: Melder ist bereit wenn 0 am Eingang Sabotage ansteht, beispielsweise Bewegungsmelder nicht aktiv.
Sabotage Überwachung	Hier kann eine Zeit eingestellt werden in der der Sabotage Eingang ein Telegramm senden muss. Bleibt das Telegramm aus, wird Sabotage gemeldet. Nur relevant für KNX Systeme wenn am Sensor zyklisch senden möglich ist.
Sabotage Zyklisch lesen	Hier kann eine Zeit eingestellt werden, in der der Sabotage Eingang abgefragt wird. Diese Option ist nur bei KNX Anlagen sinnvoll, hier kann beispielsweise ein Eingang zyklisch gelesen werden, Antwortet der Eingang nicht in der Zeit in Sabotage Überwachung wird Sabotage ausgelöst. Nur relevant für KNX Systeme und wenn das Leseflag am Sensor gesetzt wurde.
Immer Bereit	Mit diesem Parameter ist der Melder immer bereit zum scharf / unscharf schalten. Damit kann auch dann scharf geschaltet werden wenn der Melder nicht bereit ist. Beispielsweise ein Bewegungsmelder der sich im Bereich des Codeschlosses zum scharf unscharf schalten befindet, in diesem Fall muss man die Anlage scharf schalten können auch wenn der Melder ausgelöst hat. Mit diesem Parameter kann dieses Verhalten eingestellt werden.

Bereich
Melder werden in Bereiche zusammengefasst. Bereiche können optional als Innen oder Außen konfiguriert werden. Innen sind beispielsweise Bewegungsmelder die das Innere des Gebäudes sichern. Außen sind beispielsweise Fensterkontakte die die Außenhaut eines Gebäudes sichern. Eine Unterscheidung zwischen innen und außen ist optional und kann immer dann sinnvoll sein, wenn die Außenbereiche gesichert werden sollen während man sich im Gebäude befindet.

Eingänge
ID	ID des Melders. Der Ausgang ID der Logik Melder wird mit dem Eingang ID des Bereiches verbunden.

Ausgänge
ID	Eindeutige ID. Dieser Ausgang wird mit dem Eingang ID der Logik Zentrale verbunden.
BR Bereit	Info. Hier wird 1 ausgegeben wenn alle Melder die mit dieser Logik verknüpft sind bereit melden.
BS Bereit S/US	Info. Hier wird 1 ausgegeben wenn der Melder bereit zum scharf / unscharf schalten ist.
SA Sabotage	Info. Hier wird 1 ausgegeben sobald ein Melder der mit dieser Logik verknüpft ist Sabotage meldet.

Parameter
Anzahl Melder	Anzahl der Melder. Hier wird die Anzahl der Melder bzw. die Anzahl der Eingänge eingestellt.
Typ	Eine Unterscheidung zwischen Innen und Außen findet nur in der Zentrale Innen/Außen statt. Wird die Logik Zentrale einfach verwendet, wird dieser Parameter ignoriert. Innen: Melder befindet sich im Innenbereich, beispielsweise ein Bewegungsmelder der einen Raum überwacht. Außen: Melder befindet sich im Außenbereich, beispielsweise ein Fensterkontakt.

Zentrale einfach
Die Bereiche werden schließlich in eine zentralen Logik zusammengefasst, diese Logik ist sozusagen die Alarmzentrale. Scharf/unscharf Schaltung und auslösen des Alarms werden von der Logik Zentrale verarbeitet. Von diese Logik gibt es eine einfache Variante, die nur einen Bereich kennt, und eine Innen/Außen Variante mit der man die Bereiche auf innen und außen aufteilen kann. In dieser Variante kann entweder nur der Außenbereich scharf geschaltet werden, wenn man sich im Gebäude befindet, oder Außen und Innen wenn man nicht im Gebäude ist.

Eingänge
SU Scharf/Unscharf	Mit einer positiven Flanke an diesem Eingang wird die Anlage scharf geschaltet. Es kann nur scharf geschaltet werden, wenn alle Melder bereit sind, das heißt der Ausgang auf BR Bereit 1 ist.
RS Rückstellen	Mit einer positiven Flanke an diesem Eingang wird die Anlage zurückgesetzt. Das heißt Alarm oder Sabotage Meldungen zurückgesetzt und unscharf geschaltet. In den Parametern kann eingestellt werden ob die Anlage zuvor unscharf geschaltet werden muss um Alarme zurückzusetzen.

Ausgänge
BR Bereit	Hier wird 1 ausgegeben, wenn alle Bereiche und Melder welche mit der Zentrale verknüpft sind ebenfalls bereit melden.
SV Scharf Vorwarnung	Hier wird 1 ausgegeben bevor die Anlage scharf geschaltet wird. Nach dem scharf schalten kann eine Zeit angegeben werden die ablaufen muss bevor die Anlage scharf geschaltet wird. Dies ist beispielsweise sinnvoll um das Gebäude noch verlassen zu können bevor die Anlage scharf ist. Dieser Ausgang kann dazu verwendet werden um dem Anwender ein Signal zu geben, dass die Anlage in Kürze scharf geschaltet wird.
IZ Scharf Zeit	Hier wird die Zeit bis zum tatsächlichen Scharfschalten in Sekunden ausgegeben.
SF Scharf	Hier wird 1 ausgegeben, wenn die Anlage scharf geschaltet ist.
AV Alarm Vorwarnung	Hier wird 1 ausgegeben, wenn ein Melder ausgelöst hat während die Anlage scharf geschaltet ist. Eine Verzögerung ist sinnvoll damit man nach Betreten des Gebäudes unscharf schalten kann bevor der Alarm ausgelöst wird.
AZ Alarm Zeit	Hier wird die Zeit bis zum tatsächlichen Alarm in Sekunden ausgegeben.
AL Alarm	Hier wird 1 ausgegeben, wenn die Anlage Alarm meldet.

Parameter
Anzahl Bereiche	Hier kann die Anzahl der Bereiche eingestellt werden, welche mit dieser Zentrale verknüpft sind.
Verzögerung scharf	Verzögerungszeit zwischen scharf schalten und tatsächlichen scharf schalten der Anlage. Nach dem scharf schalten kann eine Zeit angegeben werden die ablaufen muss bevor die Anlage scharf geschaltet wird. Dies ist beispielsweise sinnvoll um das Gebäude noch verlassen zu können bevor die Anlage scharf ist. Dieser Ausgang kann dazu verwendet werden um dem Anwender ein Signal zu geben, dass die Anlage in kürze scharf geschaltet wird.
Verzögerung Alarm	Hier kann eine Zeit angegeben werden, die ablaufen muss bevor ein Alarm ausgelöst wird. Eine Verzögerung ist sinnvoll damit man nach Betreten des Gebäudes unscharf schalten kann bevor der Alarm ausgelöst wird.
Rückstellen immer erlauben	Hier kann eingestellt werden, ob vor dem Rückstellen unscharf geschaltet werden muss.
Rückstellen mit Unscharf	Ist diese Option aktiv, wird mit Unscharf auch der Alarm zurückgesetzt.

Zentrale Innen/Außen
Die Bereiche werden schließlich in eine zentralen Logik zusammengefasst, diese Logik ist sozusagen die Alarmzentrale. Scharf/unscharf Schaltung und auslösen des Alarms werden von der Logik Zentrale verarbeitet. Von diese Logik gibt es eine einfache Variante die nur einen Bereich kennt, und eine innen/außen Variante mit der man die Bereiche auf Innen und Außen aufteilen kann. In dieser Variante kann entweder nur der Außenbereich scharf geschaltet werden, wenn man sich im Gebäude befindet, oder Außen und Innen wenn man nicht im Gebäude ist.

Eingänge
AS Außenbereich S/US	Mit einer positiven Flanke an diesem Eingang wird die Anlage scharf geschaltet. Es kann nur scharf geschaltet werden, wenn alle Melder bereit sind, das heißt der Ausgang auf AB Außen bereit 1 ist. Mit scharf außen werden nur jeden Bereiche ausgewertet welche vom Typ außen sind. Damit werden beispielsweise Fenster im Außenbereich überwacht während man sich im Gebäude befindet.
IS Außen+Innenbereich S/US	Mit einer positiven Flanke an diesem Eingang wird die Anlage scharf geschaltet. Es kann nur scharf geschaltet werden, wenn alle Melder bereit sind, das heißt der Ausgänge AB Außen bereit und IB Außen+Innen bereit auf 1 sind. Mit diesem Eingang werden alle Bereiche, also innen und außen überwacht. Außen und innen werden überwacht wenn man sich nicht im Gebäude befindet.
RS Rückstellen	Mit einer positiven Flanke an diesem Eingang wird die Anlage zurückgesetzt. Das heißt Alarm oder Sabotage Meldungen zurückgesetzt und unscharf geschaltet. In den Parametern kann eingestellt werden ob die Anlage zuvor unscharf geschaltet werden muss um Alarme zurückzusetzen.

Ausgänge
IB Außen+Innen bereit	Hier wird 1 ausgegeben wenn alle Bereiche welche mit der Zentrale verknüpft sind ebenfalls Bereit melden.
IV Außen+Innen scharf Vorwarnung	Hier wird 1 ausgegeben bevor die Anlage scharf geschaltet wird. Nach dem scharf schalten kann eine Zeit angegeben werden, die ablaufen muss bevor die Anlage scharf geschaltet wird. Dies ist beispielsweise sinnvoll um das Gebäude noch verlassen zu können bevor die Anlage scharf ist. Dieser Ausgang kann dazu verwendet werden um dem Anwender ein Signal zu geben dass die Anlage in Kürze scharf geschaltet wird.
IZ Außen+Innen scharf Zeit	Hier wird die Zeit bis zum tatsächlichen scharf schalten in Sekunden ausgegeben.
IS Außen+Innen scharf	Hier wird 1 ausgegeben, wenn die Anlage scharf geschaltet ist.
AB Außen bereit	Hier wird 1 ausgegeben, wenn alle Bereiche vom Typ außen welche mit der Zentrale verknüpft sind ebenfalls Bereit melden.
AV Außen scharf Vorwarnung	Hier wird 1 ausgegeben bevor die Anlage scharf geschaltet wird. Nach dem scharf schalten kann eine Zeit angegeben werden, die ablaufen muss bevor die Anlage scharf geschaltet wird. Dies ist beispielsweise sinnvoll um das Gebäude noch verlassen zu können bevor die Anlage scharf ist. Dieser Ausgang kann dazu verwendet werden um dem Anwender ein Signal zu geben dass die Anlage in Kürze scharf geschaltet wird.
AZ Außen scharf Zeit	Hier wird die Zeit bis zum tatsächlichen scharf schalten in Sekunden ausgegeben.
AS Außen scharf	Hier wird 1 ausgegeben, wenn die Anlage scharf geschaltet ist.
AV Alarm Vorwarnung	Hier wird die Zeit bis zum tatsächlichen Alarm in Sekunden ausgegeben. In dieser Zeit kann die Anlage beispielsweise nach dem Betreten des Gebäudes unscharf geschaltet werden.
AZ Alarm Zeit	Hier wird die Zeit bis zum tatsächlichen Alarm in Sekunden ausgegeben.
AL Alarm	Hier wird 1 ausgegeben, wenn die Anlage Alarm meldet.

Parameter
Anzahl Bereiche	Hier kann die Anzahl der Bereiche eingestellt werden, welche mit dieser Zentrale verknüpft sind.
Verzögerung scharf innen	Verzögerungszeit zwischen innen scharf schalten und tatsächlichen scharf schalten der Anlage. Nach dem scharf schalten kann eine Zeit angegeben werden die ablaufen muss bevor die Anlage scharf geschaltet wird. Dies ist beispielsweise sinnvoll um das Gebäude noch verlassen zu können bevor die Anlage scharf ist. Dieser Ausgang kann dazu verwendet werden um dem Anwender ein Signal zu geben, dass die Anlage in kürze scharf geschaltet wird.
Verzögerung scharf außen	Verzögerungszeit zwischen außen scharf schalten und tatsächlichen scharf schalten der Anlage. Nach dem scharf schalten kann eine Zeit angegeben werden, die ablaufen muss bevor die Anlage scharf geschaltet wird. Dies ist beispielsweise sinnvoll um das Gebäude noch verlassen zu können bevor die Anlage scharf ist. Dieser Ausgang kann dazu verwendet werden, um dem Anwender ein Signal zu geben, dass die Anlage in Kürze scharf geschaltet wird.
Verzögerung Alarm	Hier kann eine Zeit angegeben werden die ablaufen muss bevor ein Alarm ausgelöst wird. Eine Verzögerung ist sinnvoll damit man nach Betreten des Gebäudes unscharf schalten kann bevor der Alarm ausgelöst wird.
Rückstellen immer erlauben	Hier kann eingestellt werden ob vor dem Rückstellen unscharf geschaltet werden muss.
Rückstellen mit Unscharf	Ist diese Option aktiv, wird mit Unscharf auch der Alarm zurückgesetzt.

Hinweise

Wichtig: Diese Logiken sind kein Ersatz für eine zertifizierte Alarmanlage. Da vorhandene Sensoren und Aktoren aus der Gebäudeautomation verwendet werden können diese niemals dieselbe Sicherheit wie eine zertifizierte Alarmanlage bieten. Auch sind Manipulationen nicht auszuschließen, da in den meisten Fällen eine unabhängige Spannungsversorgung und Erkennung von Sabotage an den Melder fehlen. Diese Funktionen können die Sicherheit eines Gebäudes erheblich erhöhen aber nicht gegen alle Eventualitäten absichern.
